Phidgets DC-Stromquelle 1,5V - 5V PSU2001_0 Adapter mit einstellbarer Spannung

Artikelnummer: 21680

Dieser Adapter liefert eine einstellbare Spannung von 1,5 bis 5 V von der USB-Spannung Ihres Hubs und kann als Digitalausgang ein- und ausgeschaltet werden.

Kategorie: Adapter / Sonstiges


31,79 €

inkl. 5% USt. , zzgl. Versand (DPD)

sofort verfügbar

Lieferzeit: 9 - 10 Werktage



Für Sensoren und Schaltkreise, die mit weniger als 5V betrieben werden müssen, ist dieser Adapter eine einfache Lösung, um ihn in Ihr Phidgets-System zu integrieren. Das PSU2001 wird an einen VINT-Port angeschlossen und reduziert die USB-Spannung auf bis zu 1,5V DC. Es gibt ein Trimmpoti auf der Platine, um die Stromquelle auf den gewünschten Pegel einzustellen, und die Quelle kann ein- und ausgeschaltet werden, indem der Status des digitalen Ausgangs des VINT-Ports, an den sie angeschlossen ist, umgeschaltet wird.

Teil 1: Einrichtung

Willkommen zum PSU2001 Benutzerhandbuch! Um mit der Arbeit zu beginnen, stellen Sie sicher, dass Sie die folgende Hardware zur Hand haben:

  • PSU2001 - DC-Stromquelle 1,5V - 5V
  • VINT Hub
  • Phidget-Kabel
  • USB-Kabel und Computer
  • etwas zur Verwendung mit dem PSU2001 (z.B. eine Reihenschaltung)
  • Ein Multimeter oder Spannungseingang zur Messung der Ausgangsspannung
  • einen kleinen Kreuzschlitz- oder Flachkopf-Schraubendreher

Als nächstes müssen Sie die Teile miteinander verbinden:

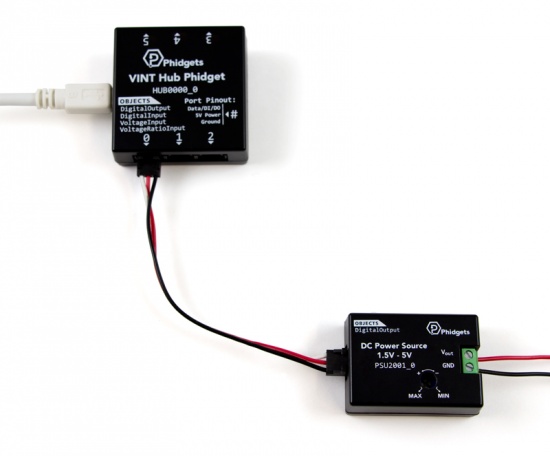

PSU2001 Functional.jpeg
  1. Schließen Sie das Netzteil PSU2001 mit dem Phidget-Kabel an den VINT-Hub an.
  2. Schließen Sie den VINT Hub mit einem USB-Kabel an Ihren Computer an.
  3. Schalten Sie den digitalen Ausgang ein und messen Sie den Ausgang des PSU2001 mit dem Multimeter oder dem Spannungseingang
  4. Stellen Sie das Trimmpoti ein, bis die gewünschte Ausgangsspannung erreicht ist
  5. Schalten Sie den digitalen Ausgang aus und verbinden Sie die Schaltung mit den Anschlüssen "Vout" und "GND".
  6. Schalten Sie den digitalen Ausgang wieder ein, um Ihre Schaltung zu versorgen



Nun, da Sie alles beisammen haben, lassen Sie uns mit dem PSU2001 beginnen!

Phidget Control Panel

Um die Funktionalität des PSU2001 zu demonstrieren, wird das Phidget Control Panel, das auf einem Windows-Rechner läuft, verwendet.


The Phidget Control Panel is available for use on both macOS and Windows machines.

Windows

Um die Phidget-Systemsteuerung unter Windows zu öffnen, suchen Sie das Ph.jpg in der Taskleiste. Wenn sie nicht vorhanden ist, öffnen Sie das Startmenü und suchen Sie nach Phidget Control Panel

Windows PhidgetTaskbar.PNG

macOS

Um das Phidget Control Panel unter MacOS zu öffnen, öffnen Sie den Finder und navigieren Sie zum Phidget Control Panel in der Liste Applications. Doppelklicken Sie auf die Schaltfläche "Phidget Control Panel". Ph.jpg Symbol, um das Phidget Control Panel aufzurufen.


Weitere Informationen finden Sie in der Einführungsanleitung für Ihr Betriebssystem:


Linux-Benutzer können den Erste Schtitte mit Linux Leitfaden und lesen, um weitere Informationen über das PSU2001 zu erhalten.

Erster Blick

Nachdem Sie das PSU2001 an Ihren Computer angeschlossen und das Phidget Control Panel geöffnet haben, sehen Sie so etwas wie dies:

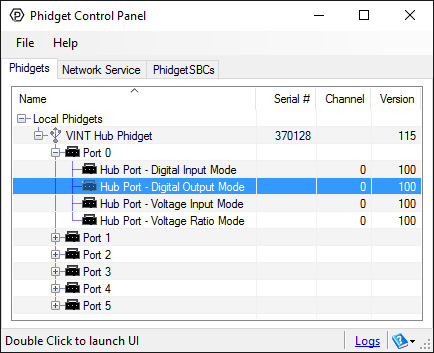

PSU2001 Panel.jpg


Das Phidget Control Panel listet alle verbundenen Phidgets und zugehörigen Objekte sowie die folgenden Informationen auf:

  • Seriennummer: ermöglicht es Ihnen, zwischen ähnlichen Phidgets zu unterscheiden.
  • Kanal: erlaubt es Ihnen, zwischen ähnlichen Objekten auf einem Phidget zu unterscheiden.
  • Versionsnummer: entspricht der Firmware-Version, mit der Ihr Phidget läuft. Wenn Ihr Phidget in rot aufgeführt ist, ist Ihre Firmware veraltet. Aktualisieren Sie die Firmware, indem Sie auf den Eintrag doppelklicken.


Das Phidget Control Panel kann auch zum Testen Ihres Geräts verwendet werden. Ein Doppelklick auf ein Objekt öffnet ein Beispiel.

Teil 2: Verwendung Ihres Phidget

About

Das PSU2001 ist eine einfache Möglichkeit, einen Schaltkreis oder Sensor mit 1,5V - 5V Gleichstrom zu versorgen. Sie interagieren mit dem PSU2001 über die Digital Output Channel Class, um den Strom ein- und auszuschalten. Die Ausgangsspannung kann mit dem Trimmpoti eingestellt werden.

Erforschen Sie Ihre Phidget-Kanäle mit Hilfe der Systemsteuerung

Doppelklicken Sie auf die Kanalklasse Digital Output unter dem Port, an den Ihr PSU2001 angeschlossen ist.

PSU2001 Panel Example.jpg

Teil 3: Erstellen Sie Ihr Programm

1. Setting up your Programming Environment

2. Phidget Programming Basics


Produkt-Spezifikationen

Kontrolliert von: Digitaler Ausgang
Ausgangsspannung Max: 5 V DC
Ausgangsspannung Min: 1,5 V GLEICHSTROM
Verfügbarer externer Strom: * 500 mA
Einschaltzeit Max: 4 ms
Objekttemperatur Min: -40 °C
Objekttemperatur Max: 85 °C

 * Wenn die angeschlossene Schaltung mehr als 0,5A zieht, kann das Netzteil PSU2001 die Ausgangsspannung nicht auf dem gewählten Pegel halten.




Versandgewicht: 0,05 Kg
Artikelgewicht: 0,03 Kg
